Pneumatic Actuators>

X Series

>XB
XB

SINGLE-ACTING MAGNETIC

Technical characteristics / catalogAignep Scan Labels Instructions / Application example Certifications
SINGLE-ACTING MAGNETIC
SINGLE-ACTING MAGNETIC

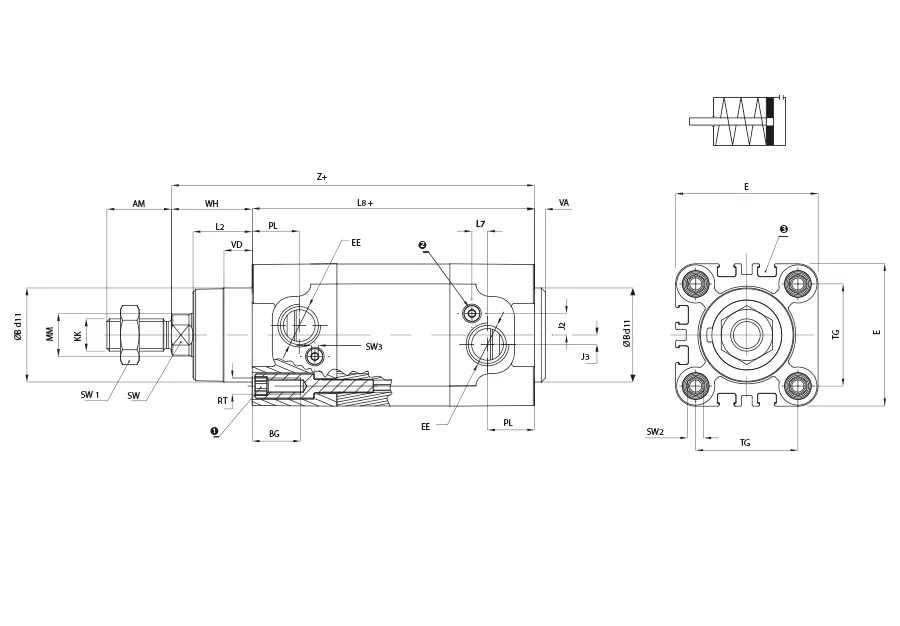

Code  Draw Ø Stroke ØB d11 VD VA L2 WH Ø MM SW KK AM SW1 Z L8 BG RT SW2 E TG EE PL J3
XB 032 0025     Download 32 25 30 10 4 20 26 12 10 M10X1,25 22 17 145 119 18 M6 6 46 32,5 G 1/8 18 4
XB 032 0040     32 40 30 10 4 20 26 12 10 M10X1,25 22 17 145 119 18 M6 6 46 32,5 G 1/8 18 4
XB 032 0050     Download 32 50 30 10 4 20 26 12 10 M10X1,25 22 17 145 119 18 M6 6 46 32,5 G 1/8 18 4
XB 032 0075     Download 32 75 30 10 4 20 26 12 10 M10X1,25 22 17 145 119 18 M6 6 46 32,5 G 1/8 18 4
XB 032 0080     Download 32 80 30 10 4 20 26 12 10 M10X1,25 22 17 145 119 18 M6 6 46 32,5 G 1/8 18 4
XB 032 0100     Download 32 100 30 10 4 20 26 12 10 M10X1,25 22 17 145 119 18 M6 6 46 32,5 G 1/8 18 4
XB 040 0025     Download 40 25 35 10.5 4 22 30 16 13 M12X1,25 24 19 160 130 18 M6 6 54 38 G 1/4 17,5 3,5
XB 040 0040     40 40 35 10.5 4 22 30 16 13 M12X1,25 24 19 160 130 18 M6 6 54 38 G 1/4 17,5 3,5
XB 040 0050     Download 40 50 35 10.5 4 22 30 16 13 M12X1,25 24 19 160 130 18 M6 6 54 38 G 1/4 17,5 3,5
XB 040 0075     Download 40 75 35 10.5 4 22 30 16 13 M12X1,25 24 19 160 130 18 M6 6 54 38 G 1/4 17,5 3,5
XB 040 0080     Download 40 80 35 10.5 4 22 30 16 13 M12X1,25 24 19 160 130 18 M6 6 54 38 G 1/4 17,5 3,5
XB 040 0100     Download 40 100 35 10.5 4 22 30 16 13 M12X1,25 24 19 160 130 18 M6 6 54 38 G 1/4 17,5 3,5
XB 050 0025     Download 50 25 40 11.5 4 28 37 20 17 M16X1,5 32 22 168 131 20 M8 8 64 46,5 G 1/4 20,5 7
XB 050 0040     50 40 40 11.5 4 28 37 20 17 M16X1,5 32 22 168 131 20 M8 8 64 46,5 G 1/4 20,5 7
XB 050 0050     Download 50 50 40 11.5 4 28 37 20 17 M16X1,5 32 22 168 131 20 M8 8 64 46,5 G 1/4 20,5 7
XB 050 0075     Download 50 75 40 11.5 4 28 37 20 17 M16X1,5 32 22 168 131 20 M8 8 64 46,5 G 1/4 20,5 7
XB 050 0080     Download 50 80 40 11.5 4 28 37 20 17 M16X1,5 32 22 168 131 20 M8 8 64 46,5 G 1/4 20,5 7
XB 050 0100     Download 50 100 40 11.5 4 28 37 20 17 M16X1,5 32 22 168 131 20 M8 8 64 46,5 G 1/4 20,5 7
XB 063 0025     Download 63 25 45 15 4 29 37 20 17 M16X1,5 32 22 183 146 20 M8 8 74 56,5 G 3/8 22 8
XB 063 0040     63 40 45 15 4 29 37 20 17 M16X1,5 32 22 183 146 20 M8 8 74 56,5 G 3/8 22 8
XB 063 0050     Download 63 50 45 15 4 29 37 20 17 M16X1,5 32 22 183 146 20 M8 8 74 56,5 G 3/8 22 8
XB 063 0075     Download 63 75 45 15 4 29 37 20 17 M16X1,5 32 22 183 146 20 M8 8 74 56,5 G 3/8 22 8
XB 063 0080     Download 63 80 45 15 4 29 37 20 17 M16X1,5 32 22 183 146 20 M8 8 74 56,5 G 3/8 22 8
XB 063 0100     Download 63 100 45 15 4 29 37 20 17 M16X1,5 32 22 183 146 20 M8 8 74 56,5 G 3/8 22 8
XB 080 0025     Download 80 25 45 15.7 4 35 46 25 22 M20X1,5 40 30 199 153 19 M10 6 94 72 G 3/8 22 11
XB 080 0040     80 40 45 15.7 4 35 46 25 22 M20X1,5 40 30 199 153 19 M10 6 94 72 G 3/8 22 11
XB 080 0050     Download 80 50 45 15.7 4 35 46 25 22 M20X1,5 40 30 199 153 19 M10 6 94 72 G 3/8 22 11
XB 080 0075     Download 80 75 45 15.7 4 35 46 25 22 M20X1,5 40 30 199 153 19 M10 6 94 72 G 3/8 22 11
XB 080 0080     Download 80 80 45 15.7 4 35 46 25 22 M20X1,5 40 30 199 153 19 M10 6 94 72 G 3/8 22 11
XB 080 0100     Download 80 100 45 15.7 4 35 46 25 22 M20X1,5 40 30 199 153 19 M10 6 94 72 G 3/8 22 11
XB 100 0025     Download 100 25 55 19.2 4 38 51,5 25 22 M20X1,5 40 30 214,5 163 19 M10 6 111 89 G 1/2 26 9
XB 100 0040     100 40 55 19.2 4 38 51,5 25 22 M20X1,5 40 30 214,5 163 19 M10 6 111 89 G 1/2 26 9
XB 100 0050     Download 100 50 55 19.2 4 38 51,5 25 22 M20X1,5 40 30 214,5 163 19 M10 6 111 89 G 1/2 26 9
XB 100 0075     Download 100 75 55 19.2 4 38 51,5 25 22 M20X1,5 40 30 214,5 163 19 M10 6 111 89 G 1/2 26 9
XB 100 0080     Download 100 80 55 19.2 4 38 51,5 25 22 M20X1,5 40 30 214,5 163 19 M10 6 111 89 G 1/2 26 9
XB 100 0100     Download 100 100 55 19.2 4 38 51,5 25 22 M20X1,5 40 30 214,5 163 19 M10 6 111 89 G 1/2 26 9
Code Draw Ø Stroke ØB d11 VD VA L2 WH Ø MM SW KK AM SW1 Z L8 BG RT SW2 E TG EE PL J3
XB 032 0025 Download 32 25 30 10 4 20 26 12 10 M10X1,25 22 17 145 119 18 M6 6 46 32,5 G 1/8 18 4
XB 032 0040 32 40 30 10 4 20 26 12 10 M10X1,25 22 17 145 119 18 M6 6 46 32,5 G 1/8 18 4
XB 032 0050 Download 32 50 30 10 4 20 26 12 10 M10X1,25 22 17 145 119 18 M6 6 46 32,5 G 1/8 18 4
XB 032 0075 Download 32 75 30 10 4 20 26 12 10 M10X1,25 22 17 145 119 18 M6 6 46 32,5 G 1/8 18 4
XB 032 0080 Download 32 80 30 10 4 20 26 12 10 M10X1,25 22 17 145 119 18 M6 6 46 32,5 G 1/8 18 4
XB 032 0100 Download 32 100 30 10 4 20 26 12 10 M10X1,25 22 17 145 119 18 M6 6 46 32,5 G 1/8 18 4
XB 040 0025 Download 40 25 35 10.5 4 22 30 16 13 M12X1,25 24 19 160 130 18 M6 6 54 38 G 1/4 17,5 3,5
XB 040 0040 40 40 35 10.5 4 22 30 16 13 M12X1,25 24 19 160 130 18 M6 6 54 38 G 1/4 17,5 3,5
XB 040 0050 Download 40 50 35 10.5 4 22 30 16 13 M12X1,25 24 19 160 130 18 M6 6 54 38 G 1/4 17,5 3,5
XB 040 0075 Download 40 75 35 10.5 4 22 30 16 13 M12X1,25 24 19 160 130 18 M6 6 54 38 G 1/4 17,5 3,5
XB 040 0080 Download 40 80 35 10.5 4 22 30 16 13 M12X1,25 24 19 160 130 18 M6 6 54 38 G 1/4 17,5 3,5
XB 040 0100 Download 40 100 35 10.5 4 22 30 16 13 M12X1,25 24 19 160 130 18 M6 6 54 38 G 1/4 17,5 3,5
XB 050 0025 Download 50 25 40 11.5 4 28 37 20 17 M16X1,5 32 22 168 131 20 M8 8 64 46,5 G 1/4 20,5 7
XB 050 0040 50 40 40 11.5 4 28 37 20 17 M16X1,5 32 22 168 131 20 M8 8 64 46,5 G 1/4 20,5 7
XB 050 0050 Download 50 50 40 11.5 4 28 37 20 17 M16X1,5 32 22 168 131 20 M8 8 64 46,5 G 1/4 20,5 7
XB 050 0075 Download 50 75 40 11.5 4 28 37 20 17 M16X1,5 32 22 168 131 20 M8 8 64 46,5 G 1/4 20,5 7
XB 050 0080 Download 50 80 40 11.5 4 28 37 20 17 M16X1,5 32 22 168 131 20 M8 8 64 46,5 G 1/4 20,5 7
XB 050 0100 Download 50 100 40 11.5 4 28 37 20 17 M16X1,5 32 22 168 131 20 M8 8 64 46,5 G 1/4 20,5 7
XB 063 0025 Download 63 25 45 15 4 29 37 20 17 M16X1,5 32 22 183 146 20 M8 8 74 56,5 G 3/8 22 8
XB 063 0040 63 40 45 15 4 29 37 20 17 M16X1,5 32 22 183 146 20 M8 8 74 56,5 G 3/8 22 8
XB 063 0050 Download 63 50 45 15 4 29 37 20 17 M16X1,5 32 22 183 146 20 M8 8 74 56,5 G 3/8 22 8
XB 063 0075 Download 63 75 45 15 4 29 37 20 17 M16X1,5 32 22 183 146 20 M8 8 74 56,5 G 3/8 22 8
XB 063 0080 Download 63 80 45 15 4 29 37 20 17 M16X1,5 32 22 183 146 20 M8 8 74 56,5 G 3/8 22 8
XB 063 0100 Download 63 100 45 15 4 29 37 20 17 M16X1,5 32 22 183 146 20 M8 8 74 56,5 G 3/8 22 8
XB 080 0025 Download 80 25 45 15.7 4 35 46 25 22 M20X1,5 40 30 199 153 19 M10 6 94 72 G 3/8 22 11
XB 080 0040 80 40 45 15.7 4 35 46 25 22 M20X1,5 40 30 199 153 19 M10 6 94 72 G 3/8 22 11
XB 080 0050 Download 80 50 45 15.7 4 35 46 25 22 M20X1,5 40 30 199 153 19 M10 6 94 72 G 3/8 22 11
XB 080 0075 Download 80 75 45 15.7 4 35 46 25 22 M20X1,5 40 30 199 153 19 M10 6 94 72 G 3/8 22 11
XB 080 0080 Download 80 80 45 15.7 4 35 46 25 22 M20X1,5 40 30 199 153 19 M10 6 94 72 G 3/8 22 11
XB 080 0100 Download 80 100 45 15.7 4 35 46 25 22 M20X1,5 40 30 199 153 19 M10 6 94 72 G 3/8 22 11
XB 100 0025 Download 100 25 55 19.2 4 38 51,5 25 22 M20X1,5 40 30 214,5 163 19 M10 6 111 89 G 1/2 26 9
XB 100 0040 100 40 55 19.2 4 38 51,5 25 22 M20X1,5 40 30 214,5 163 19 M10 6 111 89 G 1/2 26 9
XB 100 0050 Download 100 50 55 19.2 4 38 51,5 25 22 M20X1,5 40 30 214,5 163 19 M10 6 111 89 G 1/2 26 9
XB 100 0075 Download 100 75 55 19.2 4 38 51,5 25 22 M20X1,5 40 30 214,5 163 19 M10 6 111 89 G 1/2 26 9
XB 100 0080 Download 100 80 55 19.2 4 38 51,5 25 22 M20X1,5 40 30 214,5 163 19 M10 6 111 89 G 1/2 26 9
XB 100 0100 Download 100 100 55 19.2 4 38 51,5 25 22 M20X1,5 40 30 214,5 163 19 M10 6 111 89 G 1/2 26 9
