Pneumatic Actuators>

X Series

>XL
XL

DOUBLE ACTING CUSHIONED MAGNETIC WITH DOUBLE ROD END

Technical characteristics / catalogAignep Scan Labels Instructions / Application example Certifications
DOUBLE ACTING CUSHIONED MAGNETIC WITH DOUBLE ROD END
DOUBLE ACTING CUSHIONED MAGNETIC WITH DOUBLE ROD END

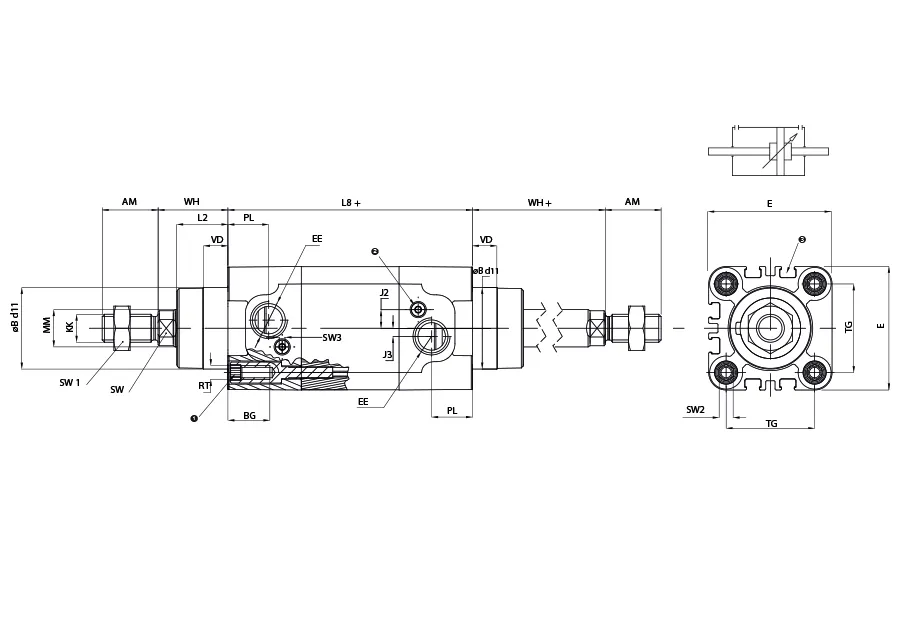

Code  Draw Ø Stroke ØB d11 VD VA L2 WH Ø MM SW KK AM SW1 Z L8 BG RT SW2 E TG EE PL J3 J2 L7 SW3
XL 032 0025     Download 32 25 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0040     32 40 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0050     Download 32 50 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0075     Download 32 75 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0080     Download 32 80 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0100     Download 32 100 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0125     Download 32 125 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0150     Download 32 150 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0160     Download 32 160 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0200     Download 32 200 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0250     Download 32 250 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0300     Download 32 300 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0320     Download 32 320 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0350     Download 32 350 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0400     Download 32 400 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0450     Download 32 450 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0500     Download 32 500 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0600     Download 32 600 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0700     Download 32 700 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0800     Download 32 800 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 0900     Download 32 900 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 032 1000     Download 32 1000 30 10 4 20 26 12 10 M10X1,25 22 17 120 94 18 M6 6 46 32,5 G 1/8 18 4 6,5 2 2,5
XL 040 0025     Download 40 25 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0040     40 40 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0050     Download 40 50 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0075     Download 40 75 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0080     Download 40 80 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0100     Download 40 100 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0125     Download 40 125 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0150     Download 40 150 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0160     Download 40 160 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0200     Download 40 200 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0250     Download 40 250 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0300     Download 40 300 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0320     Download 40 320 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0350     Download 40 350 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0400     Download 40 400 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0450     Download 40 450 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0500     Download 40 500 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0600     Download 40 600 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0700     Download 40 700 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0800     Download 40 800 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 0900     Download 40 900 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 040 1000     Download 40 1000 35 10.5 4 22 30 16 13 M12X1,25 24 19 135 105 18 M6 6 54 38 G 1/4 17,5 3,5 8 5,8 2,5
XL 050 0025     Download 50 25 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0040     50 40 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0050     Download 50 50 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0075     Download 50 75 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0080     Download 50 80 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0100     Download 50 100 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0125     Download 50 125 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0150     Download 50 150 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0160     Download 50 160 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0200     Download 50 200 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0250     Download 50 250 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0300     Download 50 300 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0320     Download 50 320 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0350     Download 50 350 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0400     Download 50 400 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0450     Download 50 450 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0500     Download 50 500 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0600     Download 50 600 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0700     Download 50 700 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0800     Download 50 800 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 0900     Download 50 900 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 050 1000     Download 50 1000 40 11.5 4 28 37 20 17 M16X1,5 32 22 143 106 20 M8 8 64 46,5 G 1/4 20,5 7 10 2 4
XL 063 0025     Download 63 25 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0040     63 40 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0050     Download 63 50 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0075     Download 63 75 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0080     Download 63 80 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0100     Download 63 100 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0125     Download 63 125 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0150     Download 63 150 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0160     Download 63 160 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0200     Download 63 200 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0250     Download 63 250 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0300     Download 63 300 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0320     Download 63 320 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0350     Download 63 350 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0400     Download 63 400 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0450     Download 63 450 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0500     Download 63 500 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0600     Download 63 600 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0700     Download 63 700 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0800     Download 63 800 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 0900     Download 63 900 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 063 1000     Download 63 1000 45 15 4 29 37 20 17 M16X1,5 32 22 158 121 20 M8 8 74 56,5 G 3/8 22 11 8,5 4 4
XL 080 0025     Download 80 25 45 15.7 4 35 46 25 22 M20X1,5 40 30 174 128 19 M10 6 94 72 G 3/8 22 11 8,5 4 4
XL 080 0040     80 40 45 15.7 4 35 46 25 22 M20X1,5 40 30 174 128 19 M10 6 94 72 G 3/8 22 11 8,5 4 4
XL 080 0050     Download 80 50 45 15.7 4 35 46 25 22 M20X1,5 40 30 174 128 19 M10 6 94 72 G 3/8 22 11 8,5 4 4
XL 080 0075     Download 80 75 45 15.7 4 35 46 25 22 M20X1,5 40 30 174 128 19 M10 6 94 72 G 3/8 22 11 8,5 4 4
XL 080 0080     Download 80 80 45 15.7 4 35 46 25 22 M20X1,5 40 30 174 128 19 M10 6 94 72 G 3/8 22 11 8,5 4 4
XL 080 0100     Download 80 100 45 15.7 4 35 46 25 22 M20X1,5 40 30 174 128 19 M10 6 94 72 G 3/8 22 11 8,5 4 4
XL 080 0125     Download 80 125 45 15.7 4 35 46 25 22 M20X1,5 40 30 174 128 19 M10 6 94 72 G 3/8 22 11 8,5 4 4
XL 080 0150     Download 80 150 45 15.7 4 35 46 25 22 M20X1,5 40 30 174 128 19 M10 6 94 72 G 3/8 22 11 8,5 4 4
XL 080 0160     Download 80 160 45 15.7 4 35 46 25 22 M20X1,5 40 30 174 128 19 M10 6 94 72 G 3/8 22 11 8,5 4 4
XL 080 0200     Download 80 200 45 15.7 4 35 46 25 22 M20X1,5 40 30 174 128 19 M10 6 94 72 G 3/8 22 11 8,5 4 4
XL 080 0250     Download 80 250 45 15.7 4 35 46 25 22 M20X1,5 40 30 174 128 19 M10 6 94 72 G 3/8 22 11 8,5 4 4
XL 080 0300     Download 80 300 45 15.7 4 35
