DOUBLE ACTING CUSHIONED MAGNETIC

Filter

XH

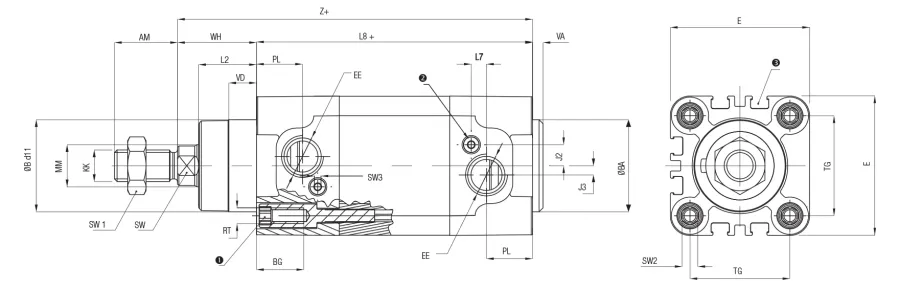

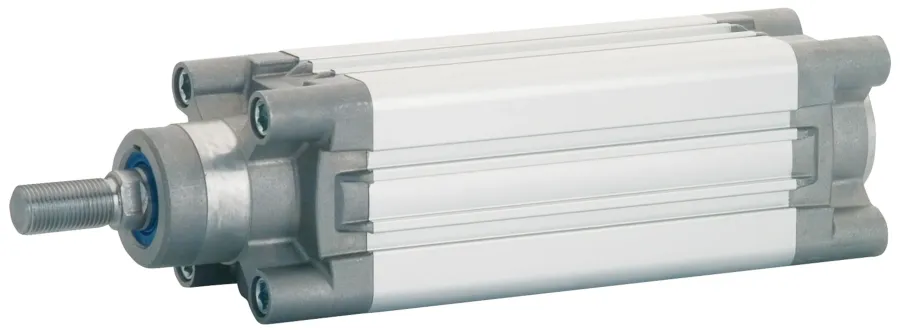

DOUBLE ACTING CUSHIONED MAGNETIC

Code	3D Drawings	Ø	Stroke	ØB d11	VD	VA	L2	WH	Ø MM	SW	KK	AM	SW1	Z	L8	BG	RT	SW2	E	TG	EE	PL	J3	J2	L7	SW3
XH 032 0025	Request access	32	25	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0040	Request access	32	40	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0050	Request access	32	50	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0075	Request access	32	75	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0080	Request access	32	80	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0100	Request access	32	100	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0125	Request access	32	125	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0150	Request access	32	150	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0160	Request access	32	160	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0200	Request access	32	200	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0250	Request access	32	250	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0300	Request access	32	300	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0320	Request access	32	320	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0350	Request access	32	350	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0400	Request access	32	400	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0450	Request access	32	450	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0500	Request access	32	500	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0600	Request access	32	600	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0700	Request access	32	700	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0800	Request access	32	800	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 0900	Request access	32	900	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 032 1000	Request access	32	1000	30	10	4	20	26	12	10	M10X1,25	22	17	120	94	18	M6	6	46	32,5	G 1/8	18	4	6,5	2	2,5
XH 040 0025	Request access	40	25	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0040	Request access	40	40	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0050	Request access	40	50	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0075	Request access	40	75	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0080	Request access	40	80	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0100	Request access	40	100	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0125	Request access	40	125	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0150	Request access	40	150	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0160	Request access	40	160	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0200	Request access	40	200	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0250	Request access	40	250	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0300	Request access	40	300	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0320	Request access	40	320	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0350	Request access	40	350	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0400	Request access	40	400	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0450	Request access	40	450	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0500	Request access	40	500	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0600	Request access	40	600	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0700	Request access	40	700	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0800	Request access	40	800	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 0900	Request access	40	900	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 040 1000	Request access	40	1000	35	10.5	4	22	30	16	13	M12X1,25	24	19	135	105	18	M6	6	54	38	G 1/4	17,5	3,5	8	5,8	2,5
XH 050 0025	Request access	50	25	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0040	Request access	50	40	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0050	Request access	50	50	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0075	Request access	50	75	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0080	Request access	50	80	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0100	Request access	50	100	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0125	Request access	50	125	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0150	Request access	50	150	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0160	Request access	50	160	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0200	Request access	50	200	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0250	Request access	50	250	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0300	Request access	50	300	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0320	Request access	50	320	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0350	Request access	50	350	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0400	Request access	50	400	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0450	Request access	50	450	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0500	Request access	50	500	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0600	Request access	50	600	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0700	Request access	50	700	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0800	Request access	50	800	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 0900	Request access	50	900	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 050 1000	Request access	50	1000	40	11.5	4	28	37	20	17	M16X1,5	32	22	143	106	20	M8	8	64	46,5	G 1/4	20,5	7	10	2	4
XH 080 0025	Request access	80	25	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0040	Request access	80	40	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0050	Request access	80	50	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0075	Request access	80	75	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0080	Request access	80	80	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0100	Request access	80	100	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0125	Request access	80	125	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0150	Request access	80	150	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0160	Request access	80	160	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0200	Request access	80	200	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0250	Request access	80	250	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0300	Request access	80	300	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0320	Request access	80	320	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0350	Request access	80	350	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0400	Request access	80	400	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0450	Request access	80	450	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0500	Request access	80	500	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0600	Request access	80	600	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0700	Request access	80	700	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0800	Request access	80	800	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 0900	Request access	80	900	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 080 1000	Request access	80	1000	45	15.7	4	35	46	25	22	M20X1,5	40	30	174	128	19	M10	6	94	72	G 3/8	22	11	8,5	4	4
XH 125 0025	Request access	125	25	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0040	Request access	125	40	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0050	Request access	125	50	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0075	Request access	125	75	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0080	Request access	125	80	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0100	Request access	125	100	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0125	Request access	125	125	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0150	Request access	125	150	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0160	Request access	125	160	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0200	Request access	125	200	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0250	Request access	125	250	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0300	Request access	125	300	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0320	Request access	125	320	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0350	Request access	125	350	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0400	Request access	125	400	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0450	Request access	125	450	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0500	Request access	125	500	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0600	Request access	125	600	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0700	Request access	125	700	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0800	Request access	125	800	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 0900	Request access	125	900	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
XH 125 1000	Request access	125	1000	60	20	6	50	65	32	27	M27X2	54	41	225	160	21	M12	8	135	110	G 1/2	30	9	12,5	2,5	4
