MF

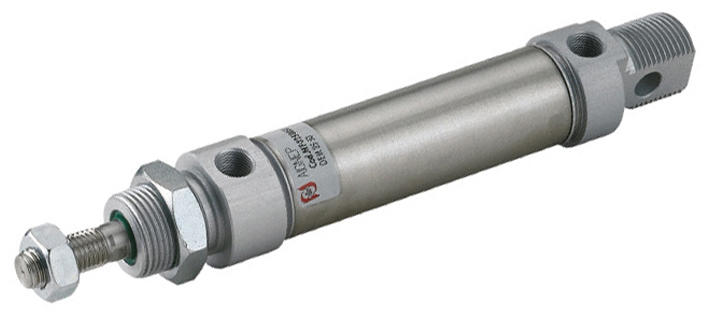

DOUBLE ACTING MAGNETIC
Technical characteristics / catalogAignep Scan Labels Instructions / Application example Certifications

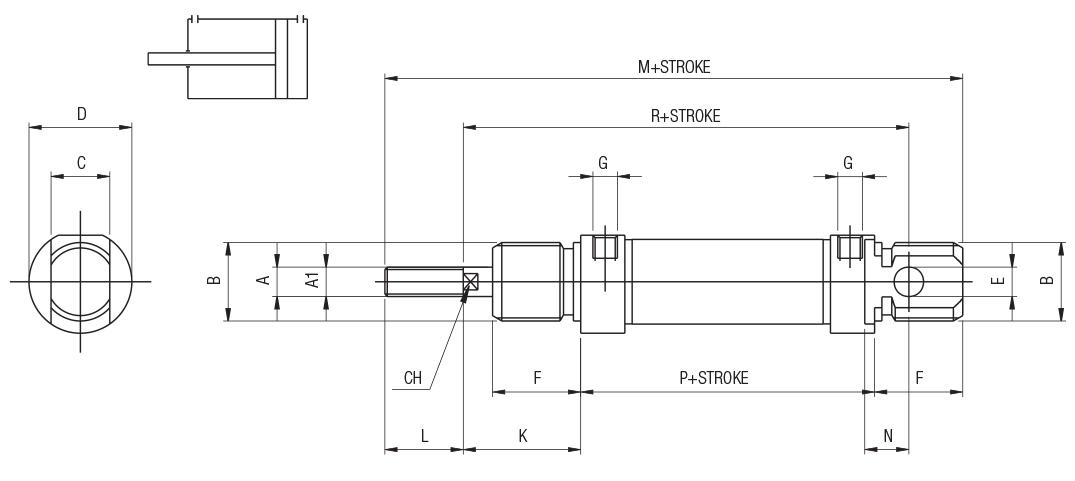

| Code | Draw | Ø | Stroke | A | A1 | B | C | D | E | F | G | K | L | M | N | P | R | CH |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MF 008 0010 | Download | 8 | 10 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - |
| MF 008 0025 | Download | 8 | 25 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - |
| MF 008 0040 | 8 | 40 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - | |
| MF 008 0050 | Download | 8 | 50 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - |
| MF 008 0080 | Download | 8 | 80 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - |
| MF 008 0100 | Download | 8 | 100 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - |
| MF 008 0125 | Download | 8 | 125 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - |
| MF 010 0010 | Download | 10 | 10 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - |
| MF 010 0025 | Download | 10 | 25 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - |
| MF 010 0040 | 10 | 40 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - | |
| MF 010 0050 | Download | 10 | 50 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - |
| MF 010 0080 | Download | 10 | 80 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - |
| MF 010 0100 | Download | 10 | 100 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - |
| MF 010 0125 | Download | 10 | 125 | M4 | 4 | M12X1,25 | 8 | 16 | 4 | 12 | M5 | 16 | 12 | 86 | 6 | 46 | 64 | - |
| MF 012 0010 | Download | 12 | 10 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 104 | 9 | 48 | 75 | 5 |
| MF 012 0025 | Download | 12 | 25 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 104 | 9 | 48 | 75 | 5 |
| MF 012 0040 | 12 | 40 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 104 | 9 | 48 | 75 | 5 | |
| MF 012 0050 | Download | 12 | 50 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 104 | 9 | 48 | 75 | 5 |
| MF 012 0080 | Download | 12 | 80 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 104 | 9 | 48 | 75 | 5 |
| MF 012 0100 | Download | 12 | 100 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 104 | 9 | 48 | 75 | 5 |
| MF 012 0125 | Download | 12 | 125 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 104 | 9 | 48 | 75 | 5 |
| MF 012 0160 | Download | 12 | 160 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 104 | 9 | 48 | 75 | 5 |
| MF 012 0200 | Download | 12 | 200 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 104 | 9 | 48 | 75 | 5 |
| MF 012 0250 | Download | 12 | 250 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 104 | 9 | 48 | 75 | 5 |
| MF 016 0010 | Download | 16 | 10 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 109 | 9 | 53 | 82 | 5 |
| MF 016 0025 | Download | 16 | 25 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 109 | 9 | 53 | 82 | 5 |
| MF 016 0040 | 16 | 40 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 109 | 9 | 53 | 82 | 5 | |
| MF 016 0050 | Download | 16 | 50 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 109 | 9 | 53 | 82 | 5 |
| MF 016 0080 | Download | 16 | 80 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 109 | 9 | 53 | 82 | 5 |
| MF 016 0100 | Download | 16 | 100 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 109 | 9 | 53 | 82 | 5 |
| MF 016 0125 | Download | 16 | 125 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 109 | 9 | 53 | 82 | 5 |
| MF 016 0160 | Download | 16 | 160 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 109 | 9 | 53 | 82 | 5 |
| MF 016 0200 | Download | 16 | 200 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 109 | 9 | 53 | 82 | 5 |
| MF 016 0250 | Download | 16 | 250 | M6 | 6 | M16X1,5 | 12 | 19 | 6 | 18 | M5 | 22 | 16 | 109 | 9 | 53 | 82 | 5 |
| MF 020 0010 | Download | 20 | 10 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 131 | 12 | 67 | 95 | 7 |
| MF 020 0025 | Download | 20 | 25 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 131 | 12 | 67 | 95 | 7 |
| MF 020 0040 | Download | 20 | 40 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 131 | 12 | 67 | 95 | 7 |
| MF 020 0050 | Download | 20 | 50 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 131 | 12 | 67 | 95 | 7 |
| MF 020 0080 | Download | 20 | 80 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 131 | 12 | 67 | 95 | 7 |
| MF 020 0100 | Download | 20 | 100 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 131 | 12 | 67 | 95 | 7 |
| MF 020 0125 | Download | 20 | 125 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 131 | 12 | 67 | 95 | 7 |
| MF 020 0160 | Download | 20 | 160 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 131 | 12 | 67 | 95 | 7 |
| MF 020 0200 | Download | 20 | 200 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 131 | 12 | 67 | 95 | 7 |
| MF 020 0250 | Download | 20 | 250 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 131 | 12 | 67 | 95 | 7 |
| MF 020 0320 | Download | 20 | 320 | M8 | 8 | M22X1,5 | 16 | 27 | 8 | 20 | 1/8G | 24 | 20 | 131 | 12 | 67 | 95 | 7 |
| MF 025 0010 | Download | 25 | 10 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 140 | 12 | 68 | 104 | 9 |
| MF 025 0025 | Download | 25 | 25 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 140 | 12 | 68 | 104 | 9 |
| MF 025 0040 | 25 | 40 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 140 | 12 | 68 | 104 | 9 | |
| MF 025 0050 | Download | 25 | 50 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 140 | 12 | 68 | 104 | 9 |
| MF 025 0080 | Download | 25 | 80 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 140 | 12 | 68 | 104 | 9 |
| MF 025 0100 | Download | 25 | 100 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 140 | 12 | 68 | 104 | 9 |
| MF 025 0125 | Download | 25 | 125 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 140 | 12 | 68 | 104 | 9 |
| MF 025 0160 | Download | 25 | 160 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 140 | 12 | 68 | 104 | 9 |
| MF 025 0200 | Download | 25 | 200 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 140 | 12 | 68 | 104 | 9 |
| MF 025 0250 | Download | 25 | 250 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 140 | 12 | 68 | 104 | 9 |
| MF 025 0320 | Download | 25 | 320 | M10X1,25 | 10 | M22X1,5 | 16 | 30 | 8 | 22 | 1/8G | 28 | 22 | 140 | 12 | 68 | 104 | 9 |
