Pneumatic Actuators>

Mini Series

MCC

CLEVIS BRACKET

Technical characteristics / catalog Aignep Scan Labels Certifications

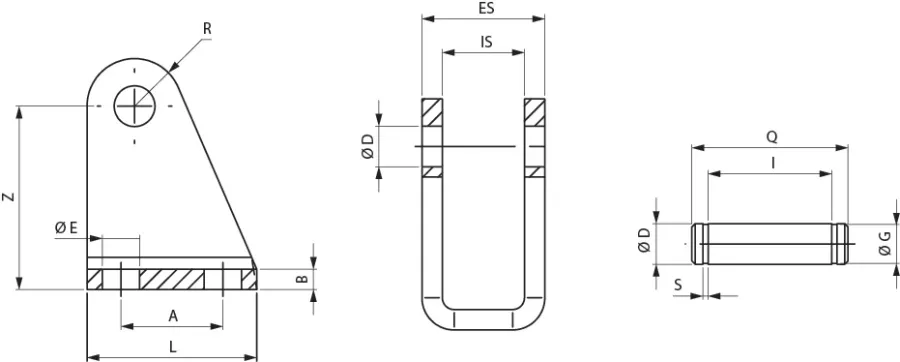

CLEVIS BRACKET

CLEVIS BRACKET

Code			Draw	Ø	A	B	R	L	Z	IS	ES	S	I	Q	ØE	ØD	ØG
MCC 008			Download	8-10	12,5	2,5	5	22	24	8.1	13	0,8	14	18	4,5	4	2,3
MCC 012			Download	12-16	15	3	7	25	27	12	18	0,8	19	24	5,5	6	4
MCC 020			Download	20-25	20	4	10	32	30	16	24	0,9	25	30	6,5	8	7

Code	Draw	Ø	A	B	R	L	Z	IS	ES	S	I	Q	ØE	ØD	ØG
MCC 008	Download	8-10	12,5	2,5	5	22	24	8.1	13	0,8	14	18	4,5	4	2,3
MCC 012	Download	12-16	15	3	7	25	27	12	18	0,8	19	24	5,5	6	4
MCC 020	Download	20-25	20	4	10	32	30	16	24	0,9	25	30	6,5	8	7

*MATERIAL: Steel
