90030

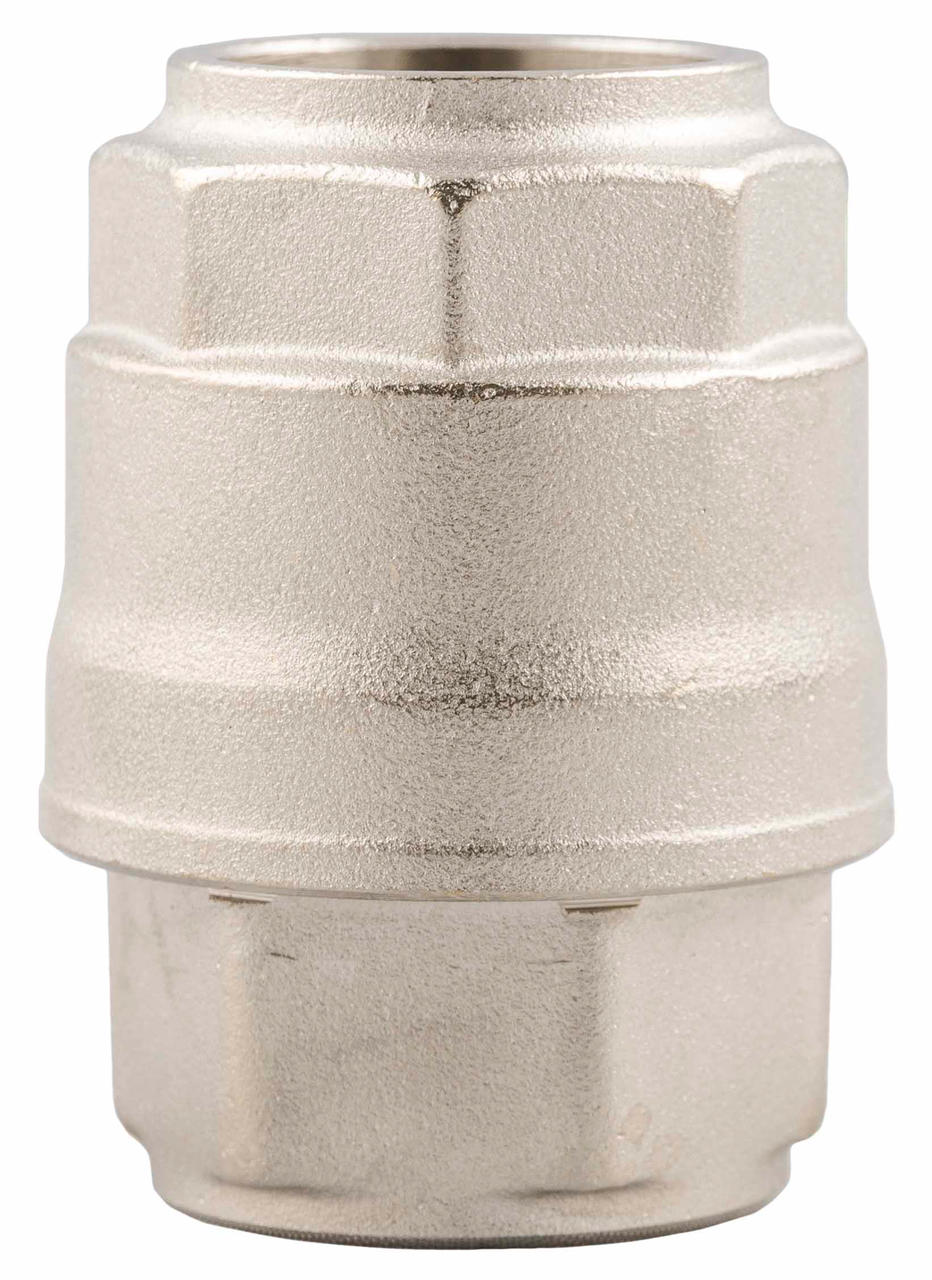

RACCORDO DIRITTO FEMMINA
Caratteristiche tecniche / CatalogoFile BIM Etichette Aignep Scan Istruzioni Certificati

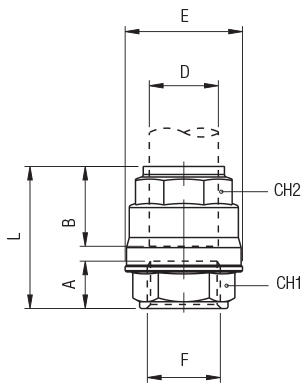

| Codice | Disegno 3D | D | F | A | B | E | L | CH1 | CH2 | Confezione |
|---|---|---|---|---|---|---|---|---|---|---|
| 90030 00 001 | Download | 20 | 1/2 | 15 | 31,5 | 34,5 | 49 | 24 | 30 | 5 |
| 90030 00 002 | Download | 25 | 3/4 | 16,5 | 38,5 | 42,5 | 56.5 | 32 | 35 | 5 |
| 90030 00 003 | Download | 32 | 1" | 19 | 46 | 52 | 66.5 | 38 | 45 | 2 |
| 90030 00 004 | Download | 40 | 1" 1/4 | 22 | 52 | 63 | 76 | 50 | 55 | 2 |
| 90030 00 006 | Download | 63 | 2" | 22 | 75,5 | 92 | 99.5 | 65 | 70 | 2 |
