57065

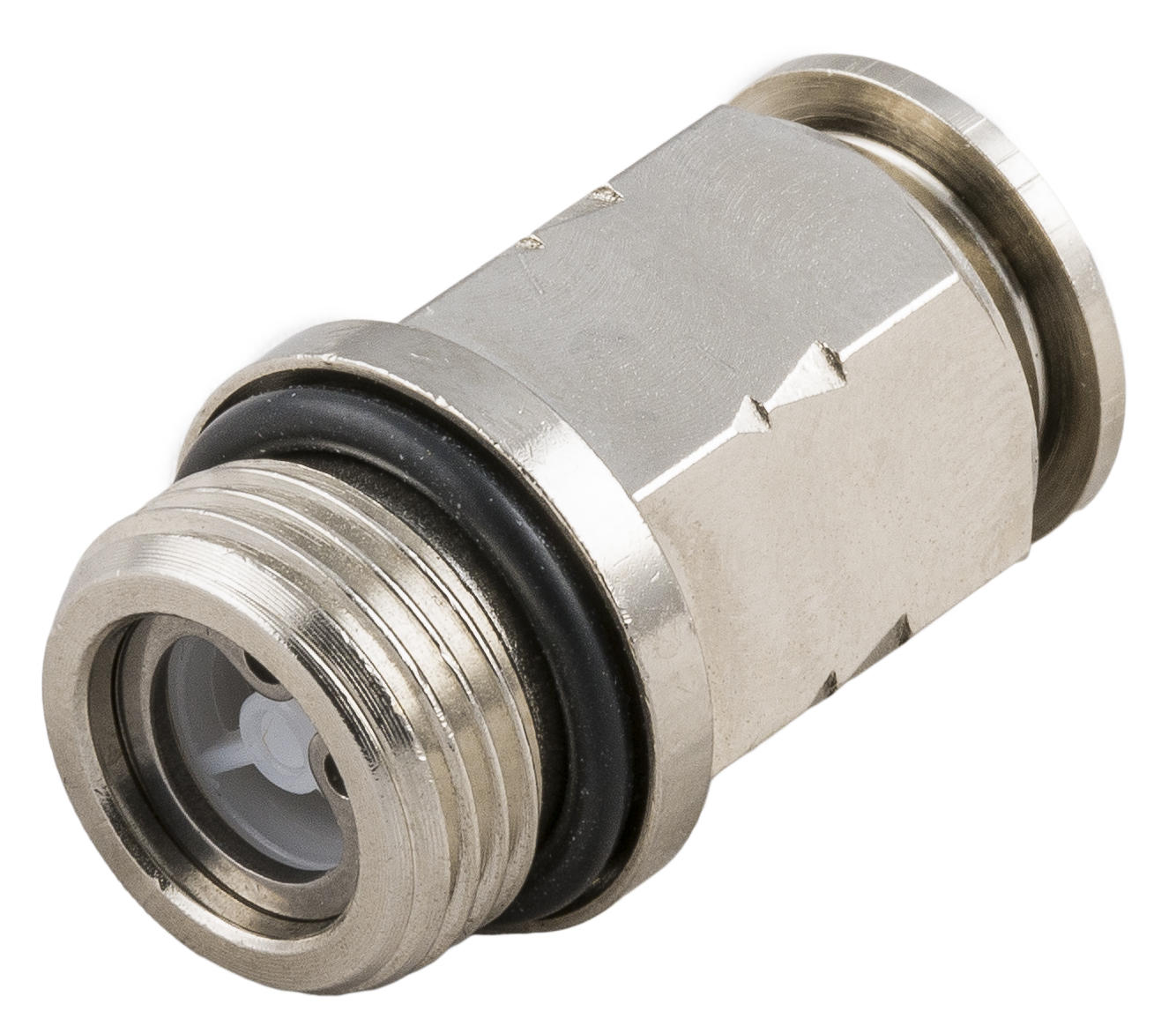

RACCORDO DIRITTO MASCHIO CILINDRICO CON VALVOLA UNIDREZIONALE
Caratteristiche tecniche / CatalogoEtichette Aignep Scan Certificati

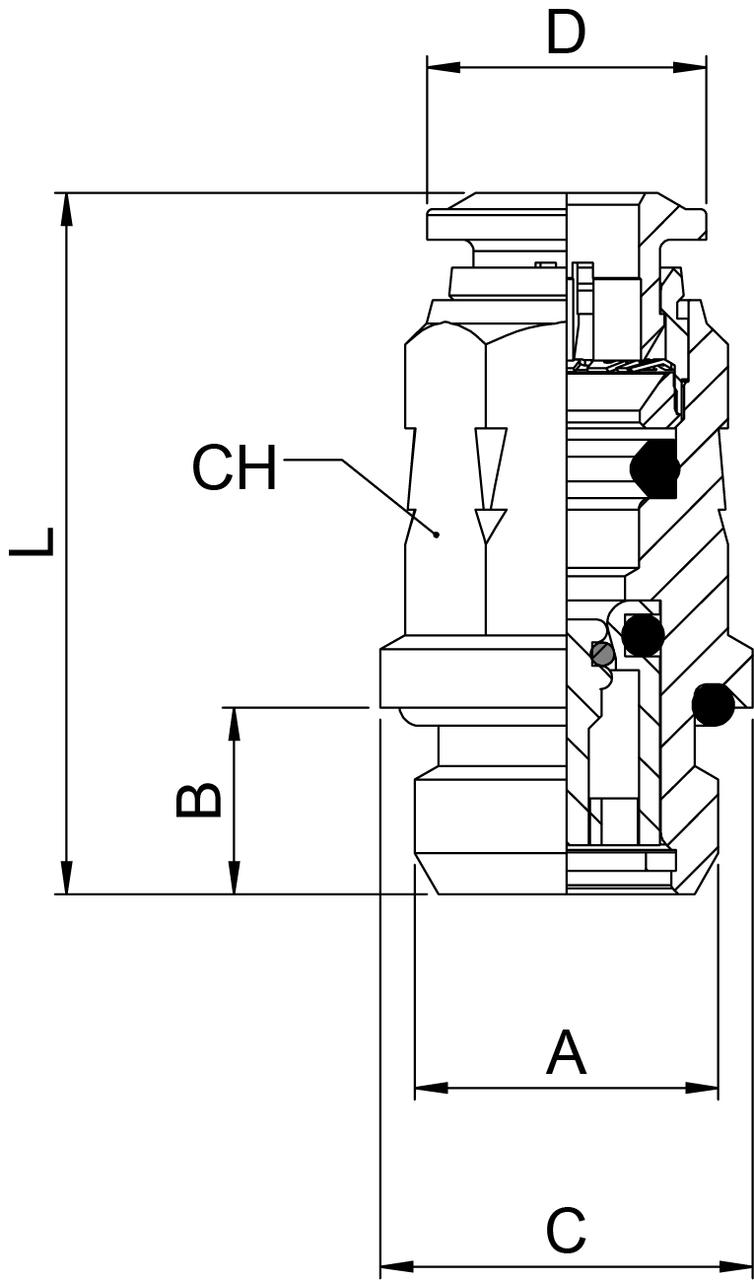

| Codice | Disegno 3D | Tubo | A | B | C | D | L | CH | Confezione |
|---|---|---|---|---|---|---|---|---|---|
| 57065 00 001 | Download | 4 | M5 | 3,6 | 7,5 | 9,8 | 37.2 | 8 | 10 |
| 57065 00 002 | Download | 4 | 1/8 | 5,4 | 13 | 9,8 | 40.5 | 11 | 10 |
| 57065 00 003 | Download | 6 | 1/8 | 5,4 | 13 | 12,5 | 46 | 12 | 10 |
| 57065 00 004 | Download | 6 | 1/4 | 8 | 13 | 12,5 | 30 | 12 | 10 |
| 57065 00 005 | Download | 8 | 1/8 | 5,4 | 13,8 | 14 | 47 | 12 | 10 |
| 57065 00 006 | Download | 8 | 1/4 | 8 | 16 | 14 | 30.5 | 14 | 10 |
| 57065 00 007 | Download | 10 | 1/4 | 8 | 16 | 17 | 34.5 | 17 | 10 |
| 57065 00 008 | Download | 10 | 3/8 | 9 | 20 | 17 | 34.5 | 17 | 10 |
| 57065 00 009 | Download | 12 | 3/8 | 9 | 20 | 19,5 | 39 | 20 | 10 |
| 57065 00 010 | Download | 12 | 1/2 | 10 | 25 | 19,5 | 44 | 20 | 10 |
