Attuatori Pneumatici>

Serie W

>WFA032100
WFA032100

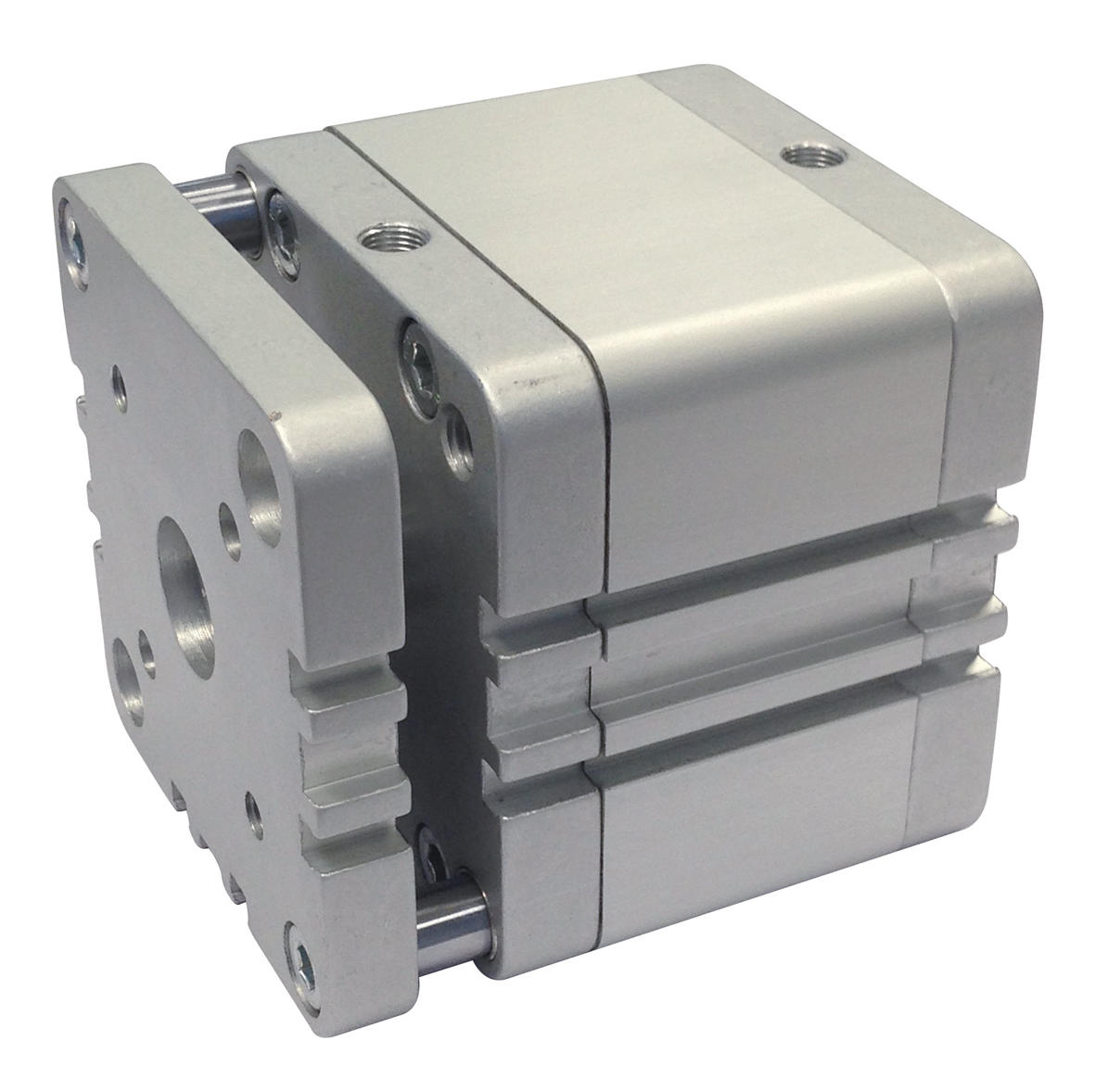

WFA - DOPPIO EFFETTO MAGNETICO ANTIROTAZIONE - Diam. dal 32 al 100

Caratteristiche tecniche / CatalogoEtichette Aignep Scan Istruzioni / Esempio applicativo Certificati
WFA - DOPPIO EFFETTO MAGNETICO ANTIROTAZIONE - Diam. dal 32 al 100
WFA - DOPPIO EFFETTO MAGNETICO ANTIROTAZIONE - Diam. dal 32 al 100
Alesaggio: 100
Resetta tutto

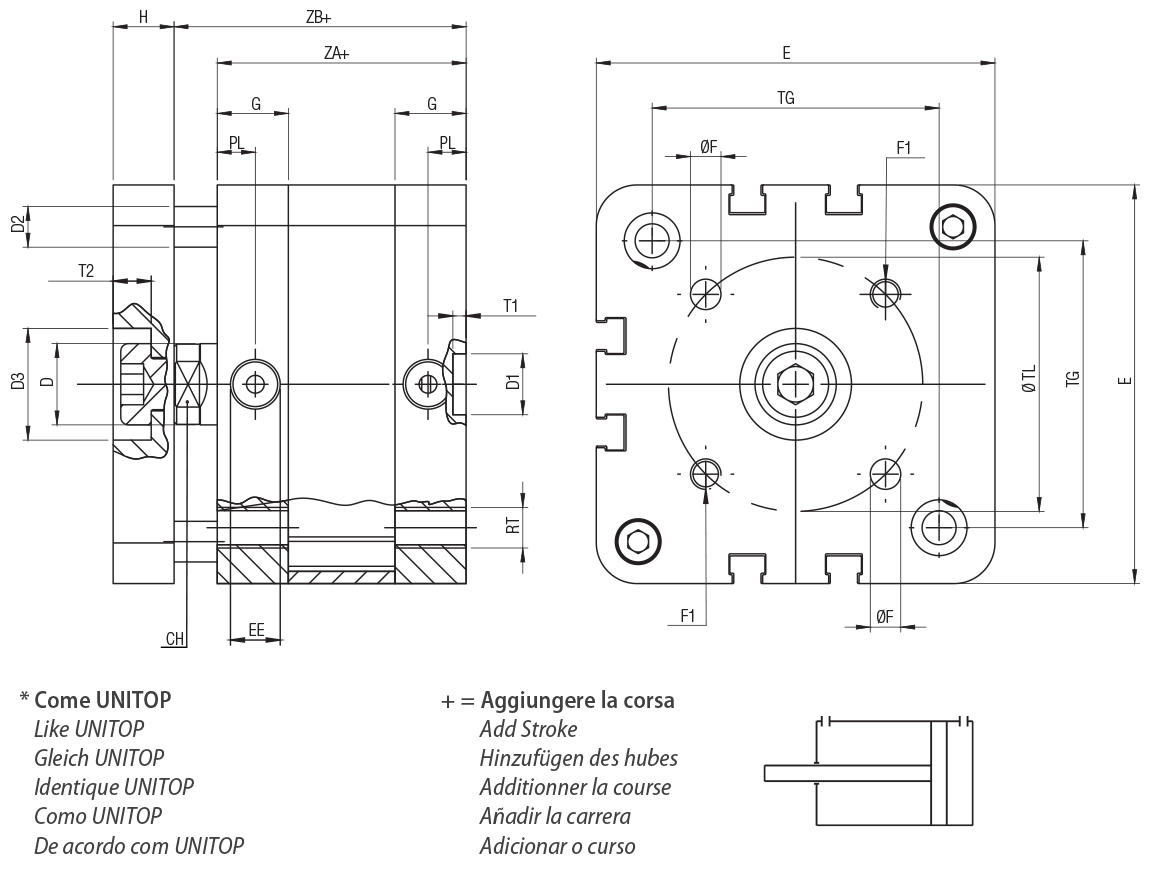

Codice  Disegno 3D Ø Corsa Ø D E L1 CH AF KF BG LA RT G TG EE PL Ø D1 T1 Ø TL H Ø F F1 D2 D3 T2 ZA+ ZB+
WFA 100 0005     Download 100 5 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0010     Download 100 10 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0015     Download 100 15 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0020     Download 100 20 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0025     Download 100 25 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0030     Download 100 30 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0040     Download 100 40 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0050     Download 100 50 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0060     Download 100 60 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0080     Download 100 80 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
Codice Disegno 3D Ø Corsa Ø D E L1 CH AF KF BG LA RT G TG EE PL Ø D1 T1 Ø TL H Ø F F1 D2 D3 T2 ZA+ ZB+
WFA 100 0005 Download 100 5 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0010 Download 100 10 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0015 Download 100 15 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0020 Download 100 20 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0025 Download 100 25 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0030 Download 100 30 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0040 Download 100 40 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0050 Download 100 50 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0060 Download 100 60 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
WFA 100 0080 Download 100 80 25 120 - 22 20 M12 - - M10 20 89 G1/8 7,5 12 2,6 80 14 10 M10 12 24 10,5 67 77
