QFA32100

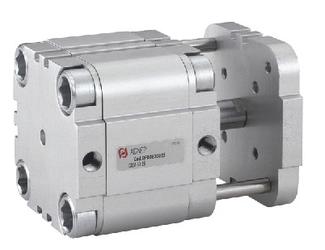

QFA - DOPPIO EFFETTO MAGNETICO ANTIROTAZIONE - Diam. dal 32 al 100
Caratteristiche tecniche / CatalogoEtichette Aignep Scan Istruzioni / Esempio applicativo Certificati

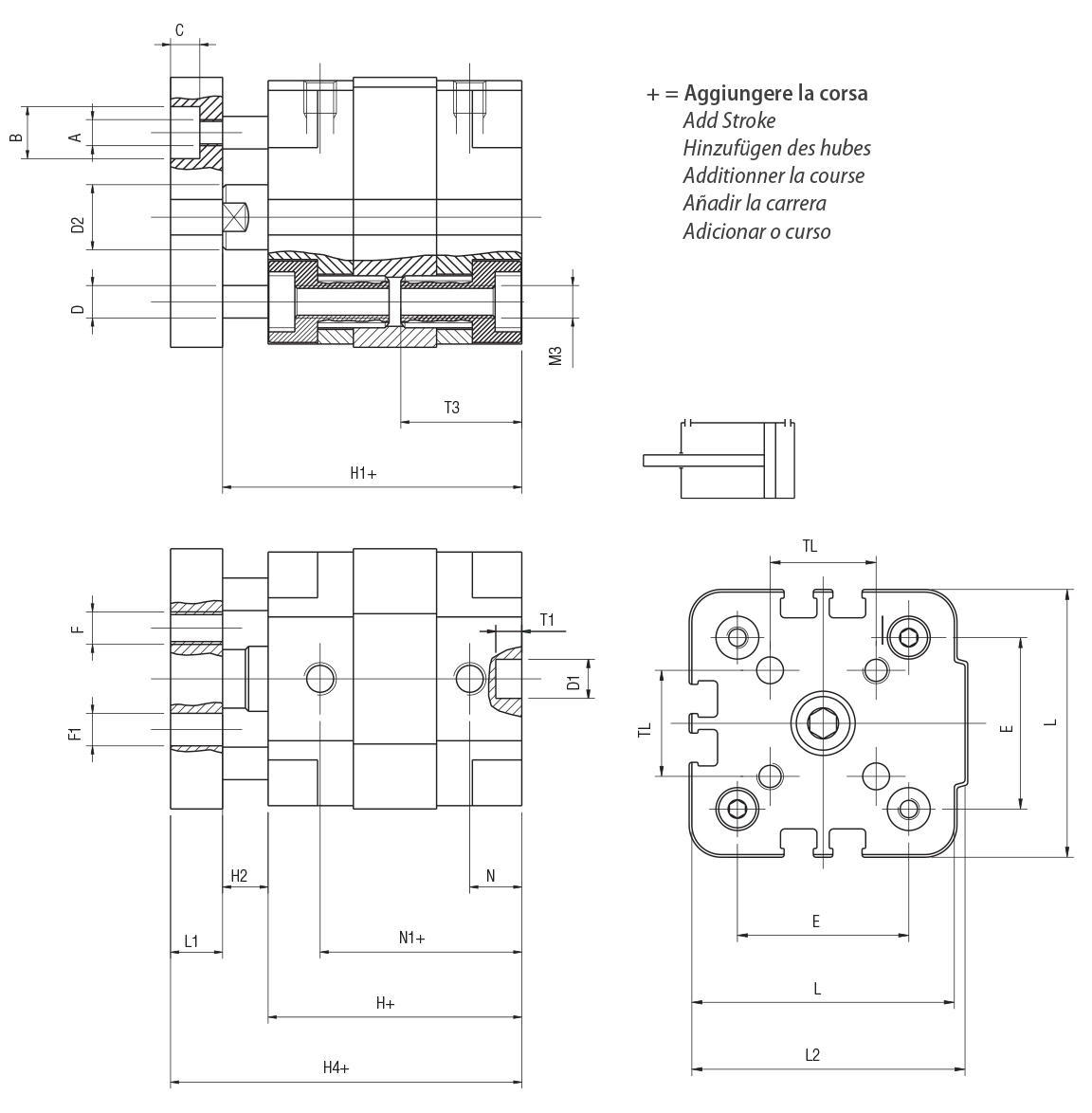

| Codice | Disegno 3D | Ø | Corsa | A | B | C | D | D1 | D2 | E | F | F1 | H | H1 | H2 | H4 | L | L1 | L2 | M3 | N | N1 | T1 | T3 | TL |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QFA 050 0005 | Download | 50 | 5 | M6 | 11 | 7 | 8 | 6 | 16 | 50 | M6 | 6 | 45,5 | 55,5 | 10 | 67,5 | 68 | 12 | 71 | M8 | 7,5 | 38 | 4 | 23,5 | 29,7 |
| QFA 050 0010 | Download | 50 | 10 | M6 | 11 | 7 | 8 | 6 | 16 | 50 | M6 | 6 | 45,5 | 55,5 | 10 | 67,5 | 68 | 12 | 71 | M8 | 7,5 | 38 | 4 | 23,5 | 29,7 |
| QFA 050 0015 | Download | 50 | 15 | M6 | 11 | 7 | 8 | 6 | 16 | 50 | M6 | 6 | 45,5 | 55,5 | 10 | 67,5 | 68 | 12 | 71 | M8 | 7,5 | 38 | 4 | 23,5 | 29,7 |
| QFA 050 0020 | Download | 50 | 20 | M6 | 11 | 7 | 8 | 6 | 16 | 50 | M6 | 6 | 45,5 | 55,5 | 10 | 67,5 | 68 | 12 | 71 | M8 | 7,5 | 38 | 4 | 23,5 | 29,7 |
| QFA 050 0025 | Download | 50 | 25 | M6 | 11 | 7 | 8 | 6 | 16 | 50 | M6 | 6 | 45,5 | 55,5 | 10 | 67,5 | 68 | 12 | 71 | M8 | 7,5 | 38 | 4 | 23,5 | 29,7 |
| QFA 050 0030 | Download | 50 | 30 | M6 | 11 | 7 | 8 | 6 | 16 | 50 | M6 | 6 | 45,5 | 55,5 | 10 | 67,5 | 68 | 12 | 71 | M8 | 7,5 | 38 | 4 | 23,5 | 29,7 |
| QFA 050 0040 | Download | 50 | 40 | M6 | 11 | 7 | 8 | 6 | 16 | 50 | M6 | 6 | 45,5 | 55,5 | 10 | 67,5 | 68 | 12 | 71 | M8 | 7,5 | 38 | 4 | 23,5 | 29,7 |
| QFA 050 0050 | Download | 50 | 50 | M6 | 11 | 7 | 8 | 6 | 16 | 50 | M6 | 6 | 45,5 | 55,5 | 10 | 67,5 | 68 | 12 | 71 | M8 | 7,5 | 38 | 4 | 23,5 | 29,7 |
| QFA 050 0060 | Download | 50 | 60 | M6 | 11 | 7 | 8 | 6 | 16 | 50 | M6 | 6 | 45,5 | 55,5 | 10 | 67,5 | 68 | 12 | 71 | M8 | 7,5 | 38 | 4 | 23,5 | 29,7 |
| QFA 050 0080 | Download | 50 | 80 | M6 | 11 | 7 | 8 | 6 | 16 | 50 | M6 | 6 | 45,5 | 55,5 | 10 | 67,5 | 68 | 12 | 71 | M8 | 7,5 | 38 | 4 | 23,5 | 29,7 |
